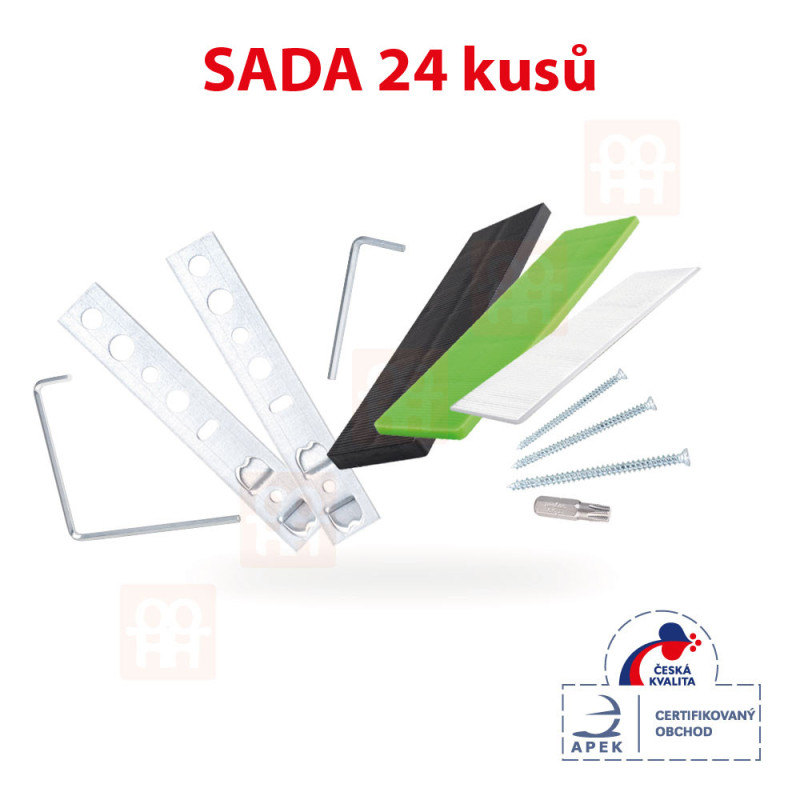

Montážna sada pre montáž jedného okna
Sada obsahuje:
6x Montážna kotva pre okno a dvere
6x Turbo skrutka 7,5 x 112 mm
3x Vymedzovacia plastová podložka 28 x 100 x 1 mm
3x Vymedzovacia plastová podložka 28 x 100 x 3 mm
3x Vymedzovacia plastová podložka 28 x 100 x 5 mm
1x Skrutkovací nástavec bit TORX 30
1x Servisný L-kľúč TORX 15
1x Servisný L-kľúč IMBUS 4
Pre montáž balkónových, vchodových, alebo terasových dverí doporučujeme zakúpiť dve tieto sady.
Ako darček k tejto výhodnej sade od nás dostanete tesársku ceruzku OKNÁ HNEĎ!
Použitie kotiev pri montáži okien a dverí
Bežné umiestnenie kotiev po obvode rámu okna či dverí je zobrazené na výkrese pod textom. Ak nie je možné zabezpečiť kotvenie v určených vzdialenostiach (napr. z dôvodu osadenia roliet, prekladov a pod.), je potreba zabezpečiť dostatočné vystuženie príslušnej časti rámu. Stejnými pravidlami je potrebné sa riadiť pri spájaní okien a dverí do zostáv. Ak je to možné, neodporúča sa prevrtavat okenný rám v jeho spodnej časti, ktorá slúži k odtoku dažďovej vody mimo konštrukciu. Pokiaľ toto nie je možné zabezpečiť, odporúča sa dôkladné utesnenie hlavy použitej skrutky tak, aby nedochádzalo k zatekaniu do profilu. Pri kotvenia je vždy nutné brať do úvahy vhodnosť materiálu obvodovej steny, hĺbku zavrtanie, priemer skrutky, vzdialenosť od hrany steny, voľnú dĺžku skrutky (šírku pripojovacej škáry = medzeru medzi rámom okna a stenou).
Obrázok kotvenie okien podľa ČSN 746077:
A - rozteč kotiev: kovové okno max. 800mm | drevené okno max. 800mm | plastové okno max. 700mm
E - vzdialenosť od vnútorného rohu rámu, stĺpika alebo priečok: cca 150 mm | cca 250mm u prefarbených PVC okien
Nosné podložky
Osadenie okien a balkónových dverí musí zabezpečiť prenos síl v ich rovine tak, aby v nich nevznikli deformácie, ktoré by ohrozili ich stabilitu a boli príčinou ich porušenie. Nosné podložky sa umiestňujú na vodorovnú časť (parapetnu rovinu) a to pod zvislé prvky rámov. Podložky je potrebné umiestniť tak, aby boli zaťažované iba tlakovou silou. Nosné podložky sú vyrobené z takého materiálu, aby boli schopné dlhodobo prenášať váhu okien, sú nenasiakavé a chemicky neutrálne s priľahlými materiálmi.
Vymedzovacie podložky
Vymedzovacie podložky sa používajú do zvislých škár (pripojovacia škára) aby zabránili deformácii rámu pri otváraní okenných a dverových krídel. Použitý materiál je rovnaký ako u podložiek nosných (jedná sa o rovnaké podložky). Nosné a vymedzovacie podložky musia byť umiestnené tak, aby umožňovali dilatáciu rámu! Odporúčané schéma umiestnenia nosných a vymedzovacích podložiek je na obrázku nižšie.
